油研3.5MPa用標準液壓缸 - CJT35
品牌類型:
發布時間:
YUKEN油研液壓
2023-12-20 15:22:47
溫馨提示:由于產品型號太多，網站只能列出部分產品信息。如您在網站中未能找到您需要的型號，請咨詢我們的在線客服！
咨詢熱線:0755-29874345、0755-29874345
詳情介紹

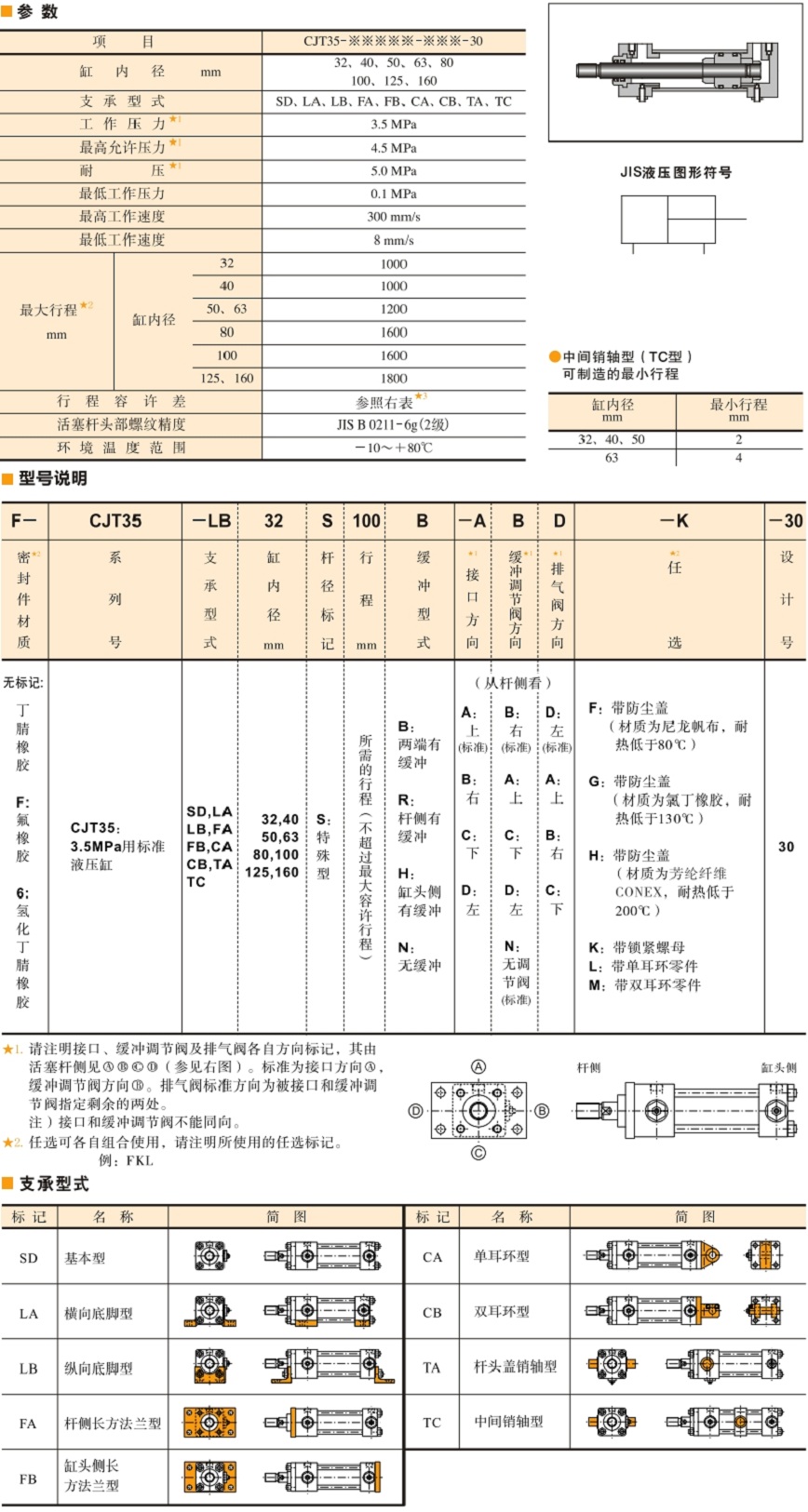

油研油缸系列：CJT35 , CJT70 , CJT140 , CJT210
油研3.5MPa用標準液壓缸 - "CJT 3.5 MPa" Series Hydraulic Cylinders
YUKEN油研的3.5MPa用標準液壓缸，為了對應以機床為首的一般工業機械廣泛用途，備有多種支承型式。
另有液壓缸本體上裝有滑動式接近開關，容易檢測位置的帶有接近開關的CJT型標準液壓缸已系列化。( 詳情請參見754頁。)
* 支承型式多樣。
* 低速性良好，動作精度高。
CJT系列油研液壓缸
YUKEN的“CJT”系列液壓缸有多種安裝類型，可廣泛用于機床等通用工業機械。此外，開關組“CJT”系列液壓缸帶有一個接近開關，便于通過缸體上的滑動接近開關檢測位置。
. 各種安裝類型
. 優秀的低速高精度運行能力
1.從右表求出末端系數n。
2.將缸徑、桿徑、壓力末端系數等各種數值填入下圖，求出最大安裝長L。
3.從外形尺寸圖求縮入時的安裝長Lo,從S= L-Lo的式中，求最大行程S。
(例) 求缸內徑50mm, 桿徑22mm，支承型式TA型(桿頭蓋銷軸型)，壓力為3.5MPa的標準缸使用的最大行程。
且，端部零件用鎖緊螺母不使用。
■從右表得n=1從下圖得L=930
從外形圖(708頁)和端部零件(709頁)得Lo=44+ 64= 108
因此S=L-Lo= 930- 108
油研3.5MPa用標準液壓缸 - "CJT 3.5 MPa" Series Hydraulic Cylinders
YUKEN油研的3.5MPa用標準液壓缸，為了對應以機床為首的一般工業機械廣泛用途，備有多種支承型式。
另有液壓缸本體上裝有滑動式接近開關，容易檢測位置的帶有接近開關的CJT型標準液壓缸已系列化。( 詳情請參見754頁。)
* 支承型式多樣。
* 低速性良好，動作精度高。
YUKEN的“CJT”系列液壓缸有多種安裝類型，可廣泛用于機床等通用工業機械。此外，開關組“CJT”系列液壓缸帶有一個接近開關，便于通過缸體上的滑動接近開關檢測位置。
. 各種安裝類型
. 優秀的低速高精度運行能力
. 通過平滑的緩沖效果獲得溫和的停止特性
受縱向彎曲強度限制的最大行程
1.從右表求出末端系數n。
2.將缸徑、桿徑、壓力末端系數等各種數值填入下圖，求出最大安裝長L。
3.從外形尺寸圖求縮入時的安裝長Lo,從S= L-Lo的式中，求最大行程S。
(例) 求缸內徑50mm, 桿徑22mm，支承型式TA型(桿頭蓋銷軸型)，壓力為3.5MPa的標準缸使用的最大行程。
且，端部零件用鎖緊螺母不使用。
■從右表得n=1從下圖得L=930
從外形圖(708頁)和端部零件(709頁)得Lo=44+ 64= 108
因此S=L-Lo= 930- 108
| 油研液壓缸CJT35-SD32系列 油研液壓缸CJT35-SD40系列 油研液壓缸CJT35-SD50系列 油研液壓缸CJT35-SD63系列 油研液壓缸CJT35-SD80系列 油研液壓缸CJT35-SD100系列 油研液壓缸CJT35-TC125系列 油研液壓缸CJT35-SD125系列 油研液壓缸CJT35-SD160系列 油研液壓缸CJT35-LA32系列 油研液壓缸CJT35-LA40系列 油研液壓缸CJT35-LA50系列 油研液壓缸CJT35-LA63系列 油研液壓缸CJT35-TC160系列 油研液壓缸CJT35-LA80系列 油研液壓缸CJT35-LA100系列 油研液壓缸CJT35-LA125系列 油研液壓缸CJT35-LA160系列 | YUKEN液壓缸CJT35-LB32系列 YUKEN液壓缸CJT35-LB40系列 YUKEN液壓缸CJT35-TC63系列 YUKEN液壓缸CJT35-LB50系列 YUKEN液壓缸CJT35-LB63系列 YUKEN液壓缸CJT35-LB80系列 YUKEN液壓缸CJT35-LB100系列 YUKEN液壓缸CJT35-LB125系列 YUKEN液壓缸CJT35-LB160系列 YUKEN液壓缸CJT35-TC80系列 YUKEN液壓缸CJT35-FA32系列 YUKEN液壓缸CJT35-FA40系列 YUKEN液壓缸CJT35-FA50系列 YUKEN液壓缸CJT35-FA63系列 YUKEN液壓缸CJT35-FA80系列 YUKEN液壓缸CJT35-FA100系列 YUKEN液壓缸CJT35-TC100系列 YUKEN液壓缸CJT35-FA125系列 | YUKEN油缸CJT35-FA160系列 YUKEN油缸CJT35-FB32系列 YUKEN油缸CJT35-FB40系列 YUKEN油缸CJT35-FB50系列 YUKEN油缸CJT35-FB63系列 YUKEN油缸CJT35-TA160系列 YUKEN油缸CJT35-FB80系列 YUKEN油缸CJT35-FB100系列 YUKEN油缸CJT35-FB125系列 YUKEN油缸CJT35-FB160系列 YUKEN油缸CJT35-CA32系列 YUKEN油缸CJT35-CA40系列 YUKEN油缸CJT35-TA125系列 YUKEN油缸CJT35-CA50系列 YUKEN油缸CJT35-CA63系列 YUKEN油缸CJT35-CA80系列 YUKEN油缸CJT35-CA100系列 YUKEN油缸CJT35-CA125系列 | 油缸油缸CJT35-CA160系列 油缸油缸CJT35-TC40系列 油缸油缸CJT35-CB32系列 油缸油缸CJT35-CB40系列 油缸油缸CJT35-CB50系列 油缸油缸CJT35-CB63系列 油缸油缸CJT35-CB80系列 油缸油缸CJT35-CB100系列 油缸油缸CJT35-TC32系列 油缸油缸CJT35-CB125系列 油缸油缸CJT35-CB160系列 油缸油缸CJT35-TA32系列 油缸油缸CJT35-TA40系列 油缸油缸CJT35-TA50系列 油缸油缸CJT35-TA63系列 油缸油缸CJT35-TC50系列 油缸油缸CJT35-TA80系列 油缸油缸CJT35-TA100系列 |
