YUKEN溢流閥EDG-01V-C-PN1N-50型號解析及技術參數

一、YUKEN溢流閥EDG-01V-C-PN1N-50概述
YUKEN（油研）EDG-01V-C-PN1N-50是一款先導式溢流閥，主要用于液壓系統中控制壓力穩定、防止過載及保護系統元件。其核心功能是通過調節溢流壓力，確保系統壓力不超過設定值，從而保障設備安全運行。
二、型號解析
EDG：系列代號，表示先導式溢流閥。
01：通徑代碼，通常對應DN6（6mm通徑），適用于中小流量系統。
V：閥體材質或結構特征（如鑄鐵或特定設計）。
C：控制方式（如先導控制）。
PN1N：壓力等級及接口形式（PN16表示公稱壓力16bar，N可能代表接口標準）。
50：調定壓力值（50bar，即5MPa）。

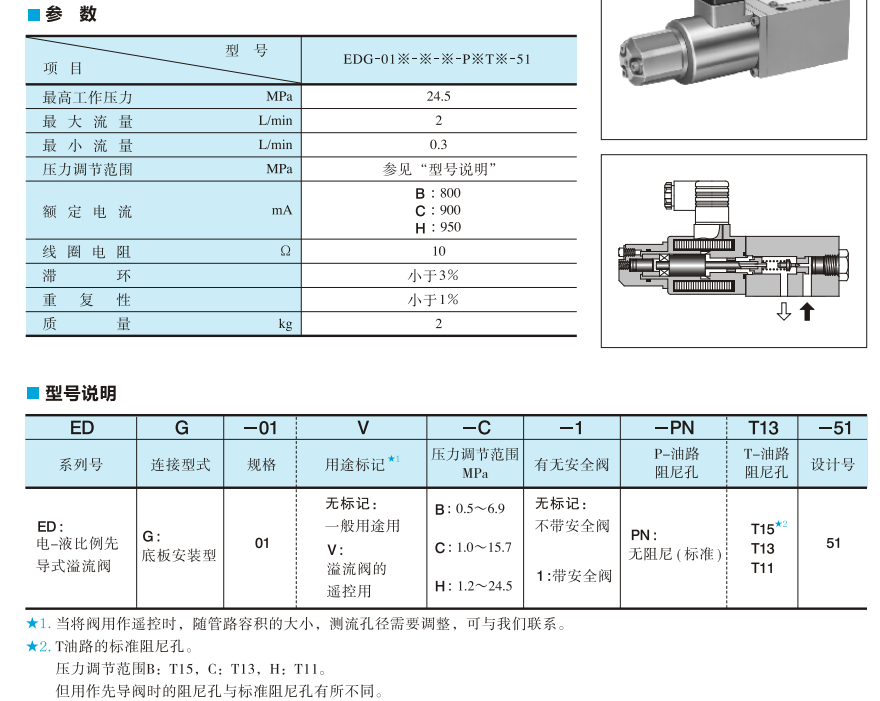

三、技術參數
調定壓力范圍：50bar（可通過調節螺釘微調）。
通徑：DN6（適配中小流量系統）。
壓力等級：PN16（最大允許壓力16bar，需結合系統實際壓力選擇）。
控制方式：先導式（響應靈敏，壓力波動?。?。
接口形式：板式安裝（需匹配系統油路板接口）。
四、工作原理
先導控制：通過先導閥感知系統壓力，當壓力超過設定值時，先導閥開啟，主閥芯上移，溢流通道打開，多余流量回流油箱。
壓力調節：旋轉調節螺釘可改變先導閥彈簧預緊力，從而調整溢流壓力。
五、應用場景
中小流量液壓系統：如小型壓力機、注塑機、試驗臺等。
壓力保護：防止系統過載或壓力突變損壞元件。
壓力穩定：維持系統壓力恒定，提升設備精度。
六、安裝與維護
安裝要求：
確保油路板接口清潔，避免雜質進入。
安裝方向需符合閥體標識，避免反向安裝。
調試步驟：
緩慢升壓至設定值，觀察壓力表穩定性。
微調螺釘至壓力波動≤±5%。
維護建議：
定期檢查密封件（如O型圈）是否老化。
清洗閥體內部，防止油泥堵塞溢流通道。
七、選型注意事項
系統壓力匹配：確保調定壓力（50bar）高于系統最大工作壓力，但低于元件耐壓極限。
流量需求：DN6通徑適用于流量≤10L/min的系統，大流量需選擇更大通徑型號。
環境適應性：若用于高溫或腐蝕性介質，需確認閥體材質及密封件耐溫、耐腐蝕性。
八、常見問題與解決方案
問題現象 可能原因 解決方案
壓力波動大 先導閥彈簧疲勞或油液污染 更換彈簧，清洗閥體并更換液壓油
溢流口漏油 密封件損壞 更換O型圈或密封墊
調壓失靈 調節螺釘松動或先導閥卡滯 重新鎖緊螺釘，清洗先導閥
九、替代型號與兼容性
替代選擇：若需更高壓力等級，可考慮同系列EDG-01V-C-PN25N-XXX（25bar壓力等級）。
兼容性：需確認油路板接口尺寸、壓力等級及流量需求，避免直接替換導致系統異常。
十、總結
YUKEN EDG-01V-C-PN1N-50是一款適用于中小流量液壓系統的先導式溢流閥，具有壓力穩定、響應靈敏的特點。選型時需結合系統壓力、流量及環境要求，安裝維護需嚴格遵循規范，以確保其長期可靠運行。
